Диммер сенсорный высоковольтный TRIAC LD 05-01 30942

ЦЕНА, руб.:
3 340
для дилеров
6 012
розничная
Заказать

Диммер сенсорный высоковольтный TRIAC LD 05-01 30942

ЦЕНА, руб.:
3 340
для дилеров
6 012
розничная

Контакты для заказа:

Тел. 8 (499) 344-05-03 Москва
e-mail: Mail@mir-svetodiodov.ru контакты в регионах

Технические характеристики
Блок питания: 1AC85~260V /50-60Hz
Рабочая температура: -20-60°С
Статическое потребление: 2W
Упаковка: L90 Χ W90 Χ H40 mm
Размеры устройства: L86 Χ W86 Χ H37 mm
Нетто: 150g
Брутто: 211g
Отправить заявку

TRIAC LD 05-01 – Высоковольтный (~220В) диммер с управлением (TRIAC). Применяется для управления яркостью источников света, поддерживающими управление TRIAC. Стильный и современный дизайн стеклянной панели. Удобное управление благодаря чувствительным сенсорам. Контроллер имеет функцию памяти – при подаче питания включается тот режим, который был при выключении. Память 4-х пользовательских настроек уровня яркости.

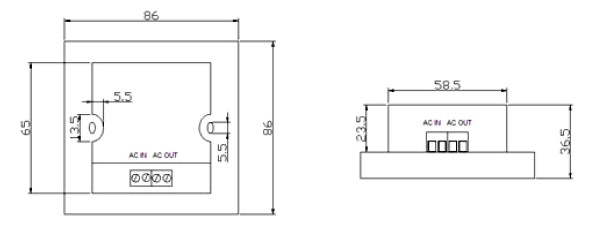

Внешние размеры:

Спецификация интерфейса:

AC IN: Входной разъем - подключается к сети ~ 85-260 V.

AC OUT: Выходной разъем –макс.нагрузка 200 W).

Функции кнопок:

Устройство имеет функцию запоминания для 4 программ. Можно установить тип каждой настройки, затем просто достаточно нажать на необходимую установку. На панели 6 функциональных кнопок (с функцией длительного и короткого нажатия)

Функции сенсорной панели

Включение/выключение освещения. Долгое нажатие включает/выключает звуковые оповещения.

Регулировка яркости. Если звуковые оповещения включены, после успешной установки уровня яркости раздастся звуковой сигнал.

Сцена 1 – длительное нажатие – сохранение текущей настройки, индикатор горит; звуковой сигнал – отпустите руку, и соответствующие лампы загорятся, если звук выключен, длительное нажатие, отпустите руку , соответствующая лампа загорится. Короткое нажатие: переключает на сохраненную настройку, индикатор нажатой кнопки загорится, когда звук включен, вы услышите звуковой сигнал

Сцена 2 - длительное нажатие – сохранение текущей настройки, индикатор горит; звуковой сигнал – отпустите руку, и соответствующие лампы загорятся, если звук выключен, длительное нажатие, отпустите руку, соответствующая лампа загорится. Короткое нажатие: переключает на сохраненную настройку, индикатор нажатой кнопки загорится, когда звук включен, вы услышите звуковой сигнал

Сцена 3 - длительное нажатие – сохранение текущей настройки, индикатор горит; звуковой сигнал – отпустите руку, и соответствующие лампы загорятся, если звук выключен, длительное нажатие, отпустите руку, соответствующая лампа загорится. Короткое нажатие: переключает на сохраненную настройку, индикатор нажатой кнопки загорится, когда звук включен, вы услышите звуковой сигнал

Сцена 4 - длительное нажатие – сохранение текущей настройки, индикатор горит; звуковой сигнал – отпустите руку, и соответствующие лампы загорятся, если звук выключен, длительное нажатие, отпустите руку, соответствующая лампа загорится. Короткое нажатие: переключает на сохраненную настройку, индикатор нажатой кнопки загорится, когда звук включен, вы услышите звуковой сигнал

:вкл./выкл. Когда переключатель включен, фоновая подстветка выключена, операции других клавиш эффективны, выполняются другие функции. Когда контроллер выключен, загорится фоновая подстветка, и вышеизложенная настройка не выполняется, только вкл./выкл.; длительное нажатие клавиши, вы можете вкл./выкл. звуковой режим.

Типичное применение

Установка:

  • Аккуратно открутите шурупы и вытащите панель. Приподнимите крышку панели.
  • Подключите провода от диммируемых источников света к выходномуразъему диммера.
  • Убедитесь, что провода сети ~ 220 В обесточены, а затем подключите их к входному разъему диммера.
  • Установите корпус в монтажную коробку 86х86 мм (приобретается отдельно) и закрепите с помощью винтов.
  • Установите лицевую панель на корпусе.

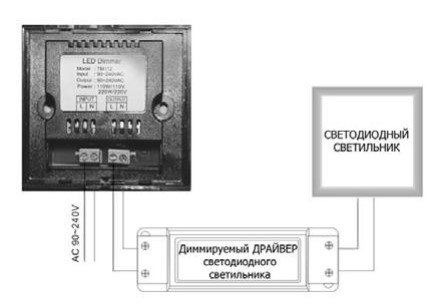

Схема подключения:

ВНИМАНИЕ:

  • Соблюдайте полярность при подключении оборудования
  • Устанавливайте оборудование в хорошо проветриваемом месте. Не устанавливайте устройства в книжную полку или подобные закрытые места, а также вблизи нагревательных приборов.
  • Не используйте изделие в помещениях с повышенной влажностью, а также в помещениях с повышенным содержанием химически активных веществ.
  • Не используйте контроллер в окружении большого количества металла или в зоне повышенного уровня электромагнитных помех, это серьезно сократит дистанцию управления.
  • Если при включении оборудования система не заработала должным образом, не пытайтесь устранить причину самостоятельно.
  • Обесточьте устройство, свяжитесь с представителем торгового предприятия и доставьте ему неисправное изделие.
