WIFI контроллер RGB LD-RC-Wifi V1 controller (+remote) 5-24v 3x4A 28028

ЦЕНА, руб. :
от 4 855
для дилеров
от 7 285
розничная
Товар принадлежит категориям:
WiFi LED Controller Это основное ядро, отвечающее за прием сигнала управления и управляющих светодиодных устройств
Беспроводной ПДУ Для управления (без мобильного телефона)
CD Включает мобильное программное обеспечение для Android и iOS

Многофункциональный RGB-контроллер Wi-Fi с ПДУ для светодиодных источников света.

Wi-Fi контроллер для светодиодных источников света появился после традиционных – инфракрасных и радиочастотных контроллеров и является их эволюционным продолжением. Wi-Fi контроллер создан с учетом потребностей рынка и пожеланий покупателей. Интеграция в контроллер технологии беспроводной связи Wi-Fi делает управление светодиодными источниками света более удобным. Можно использовать систему Android или iOS систему мобильного телефона для установки программ управления светом-это очень удобно для каждого пользователя. Наиболее частое применение – светодиодная лента RGB. Управление с мобильных устройств осуществляется с помощи свободно распространяемого приложения Magic Color. Управление с помощью удобного сенсорного пульта ДУ. Имеет встроенные автоматические программы смены цветов. Использование технологии Wi-Fi заметно расширяет дистанцию управления, избавляет от ограничений пространства. Дистанция управления в помещении составляет более 50 метров, в открытом пространстве – более 100 метров.

Программное обеспечение:

Название: Magic Color
Рабочая платформа: Android, iOS
Оборудование: должно иметь Wi-Fi модуль
Размер: Android-версия - 622Кб, iOS-версия - 581Кб
Язык: Английский
Категория: Связь

Технические характеристики
Напряжение питания DC 5-24 V DC 5-24 V
Каналы управления RGB – три канала, возможность управления 3-, 2- и 1- канальными светодиодными источниками света
Максимальная нагрузка на канал 4 А (*3)
Выходное подключение Общий анод
Дистанция управления Около 50 м
Источник питания ПДУ 3 батареи ААА
Время работы в режиме ожидания 6 мес.
Стандарты связи и чувствительность приема 802.11b DSSS (-5dBm), 802.11b CCK (-10dBm), 802.11g OFDM (-15dBm)
Размеры контроллера 107×65×30 мм
Размеры упаковки 215 х 165 х 55
Рабочая температура -20~+60 °C
Отправить заявку

Установка приложения Magic Color

Данное программное обеспечение имеет версии для ОС Android и iOS, в зависимости от вашего мобильного телефона. Ниже приведены рекомендации по установке Android и iOS версий соответственно.

Установка Android версии

Запустите компакт-диск с программным обеспечением и приступите к установке Magic Color 1.0.

Завершите установку нажатием

Использование приложения Magic Color

Откройте приложение

Далее перейдите к странице управления цветовой температурой и яркостью

Установка версии для iOS

(может не подходить для некоторых устройств)

Приложение можно найти в “App Store” (если отсутствует приложение iTunes, то его необходимо загрузить и зарегистрироваться). После этого найдите программное обеспечение (ниже представлена схема после выхода). Или откройте iTunes и выполните установку нашего пакета.

Затащите в iTunes, нажмите загрузку.

Установка завершена, нажмите

Откройте приложение (такое же и в Android)

Подключение WiFi

Когда вы включите приложение Magic Color, нажмите кнопку Oк. Перейдите в интерфейс настроек WiFi чтобы подключить контроллер.
Либо выберите кнопку «cancel». После чего включите симуляцию (SIMULATION ON),
После завершения настроек появится всплывающее окно
Откройте настройки Wi-Fi
Проверьте корректность подключения Wi-Fi оборудования.

Кнопка ON/OFF

Кнопка включения/отключения:

Осуществляет включение/отключение модуля. Прежде чем приступить к управлению, нажмите на эту кнопку. Повторное нажатие отключает модуль.

Кнопка выбора режима:

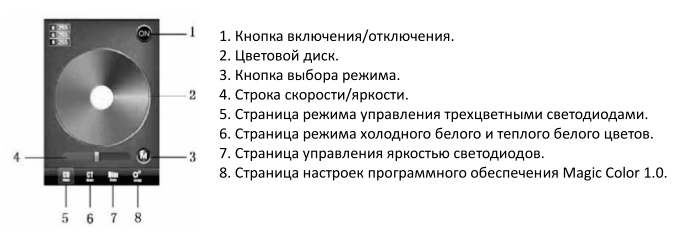

В трех режимах данная кнопка имеет различные функции. В режиме CD кнопка служит для управления динамической работой. В режиме CT – для управления некоторыми специальными состояниями цветовой температуры. В режиме диммера – управление некоторыми состояниями яркости.

Инструкции для цветного диска

В трех режимах данная кнопка имеет различные функции. В режиме CD кнопка служит для настройки цвета. В режиме CT – для настройки цветовой температуры. В режиме диммера – для управления яркостью.

Функция управления в режиме CD

Режим CD используется для управления светодиодными модулями, состоящими из красного, зеленого и синего. В данном режиме, при каждом нажатии на кнопку “М” состояние свечения будет изменяться. “М” используется для задания динамического эффекта светодиодных модулей. Сенсорная кнопка цветного диска позволяет изменять цвет светодиодного модуля.

Функция управления в режиме CТ

Режим CT используется для управления светодиодными модулями, состоящими из теплого и холодного белого цветов. Строка яркости используется для задания яркости светодиодов, цветной диск – для настройки цветовой температуры светодиодов, кнопка выбора режима – для выбора некоторых специальных настроек цветовой температуры.

Функция управления в режиме Диммера

Режим Диммера используется для управления светодиодной продукции который используется для управления одним цветом, цветовой диск используется для регулировки Яркости, кнопка «М»-для выбора режима яркости (например: 25% яркости, 50% яркости, 75%, 100%)

Скорость/Яркость-инструкция использования функций

Функции кнопок Скорость/Яркость различны в разных режимах. В режиме CD, функции регулирования Яркостью и Скоростью различны. В режиме СТ, данная кнопка регулирует Яркость.

Режим Установки

Имеет 3 основные кнопки:

SIMULATION используется для демо-режима возможностей программного обеспечения и фактическому подключению к WiFi, если выбрать режим ON, то это произойдет в режиме программной демонстрации. Для практического применения нужно установить режим OFF (фактически, когда вы подключаете WiFi, программное обеспечение автоматически переключает вас в режим OFF).

SOUND - звук переключения

WiFi Connection - используется для перехода в интерфейс настроек WiFi, чтобы продолжить настройки.

WIFI-LED. Функции управления контроллером

1. Рабочий режим:

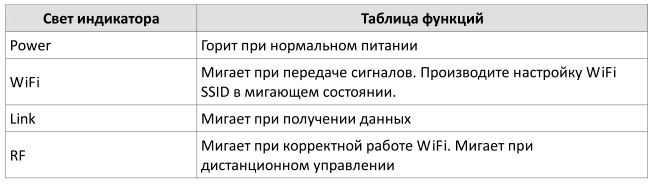

2. Номер SSID

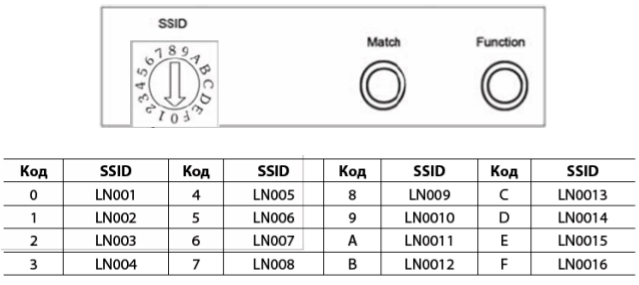

Для задания SSID номера контроллера используется двоичный код согласно таблице, представленной ниже. Код выражается от 0 до F (16 символов), или от LN001 до LN016, что означает, что наш модуль в одной области сможет использовать до 16 взаимосвязанных локальных сетей. После изменения SSID номера его необходимо найти и подключить устройство повторно.

3. Порт подключения светодиодов, источника питания

Порт для подключения светодиодов в режиме CD служит для подключения трехканального (RGB) светодиодного оборудования. В режиме СТ – для подключения группового оборудования по двум каналам для подключения холодного и теплого белого. В режиме диммера (DIM) – для подключения одноцветного светодиодного оборудования.

4. Функция кнопки согласования (“Match”)

При первом использовании устройства и дистанционном управлении, при несоответствии адреса контроллера и адреса ПДУ, в результате чего управление будет невозможно. Для согласования двух адресов используйте эту кнопку.
Способ: прежде всего, нажмите на кнопку “Match” на контроллере, и в то же самое время на любую кнопку на ПДУ на более чем 2 секунды. После этого отпустите кнопку “Match”, чтобы завершить процедуру.

5. Назначение кнопки «Function»

Кнопка “Function” является комбинированной кнопкой, обладает функциями включения и переключения режимов.
Длительное нажатие: (более 2 секунд): включение/отключение.
Кратковременное нажатие: (менее 1 секунды): изменение режима.

6. Функции пульта

Сенсорный пульт ДУ имеет 64 сенсорные кнопки, назначение каждой указано ниже:

1. Кнопка включения/отключения, в любом состоянии контроллер может быть включен/отключен.
2. Кнопка паузы, в динамическом режиме контроллер может останавливать текущее состояние.
3. Кнопка имеет две функции:
  • Кнопка прибавления, когда текущим режимом является цветовой режим.
  • Кнопка включения режима, когда текущим режимом является режим кнопки “M”, можно включить режим настройки кнопкой М+.
4. Кнопка имеет две функции:
  • Кнопка отнятия, когда текущим режимом является цветовой режим.
  • Кнопка включения режима, когда текущим режимом является режим кнопки “M”, можно включить режим настройки кнопкой М-.
5. Кнопка управления выходной яркостью. При каждом нажатии яркость увеличивается на 1 ступень, всего 100 ступеней.
6. Кнопка управления выходной яркостью. При каждом нажатии яркость уменьшается на 1 ступень, всего 100 ступеней.
7. Кнопка управления скоростью на выходе. При каждом нажатии скорость увеличивается на 1 ступень, всего 100 ступеней.
8. Кнопка управления скоростью на выходе. При каждом нажатии скорость уменьшается на 1 ступень, всего 100 ступеней.
9. Сенсорное кольцо выбора цвета, кнопка выбора статического режима, до 55 точек качания. Эта кнопка имеет две функции:
  • Кнопка выбора статического цвета: когда текущим режимом управления является режим кнопки “M” (цвет), можно нажать на эту кнопку для включения статического цвета на диске.
  • Кнопка включения цветного диска: можно выбрать из 55 статических цветов (с отображением на диске).

Управление питанием: если дистанционное управление не используется на протяжении более 20 секунд, для сохранения заряда аккумуляторной батареи устройство автоматически перейдет в режим ожидания. Для возврата к рабочему состоянию достаточно прикоснуться к ПДУ.

Примечание: данный ПДУ служит для управления RGB-моделью.

1. Кнопка включения/отключения
2. Кнопка паузы/запуска
3. Следующий режим
4. Предыдущий режим
5. Сенсорное кольцо выбора цвета
6. Увеличить яркость
7. Увеличить скорость
8. Уменьшить яркость
9. Уменьшить скорость

7. Режимы встроенных функций контроллера:

1. Режимы RGB

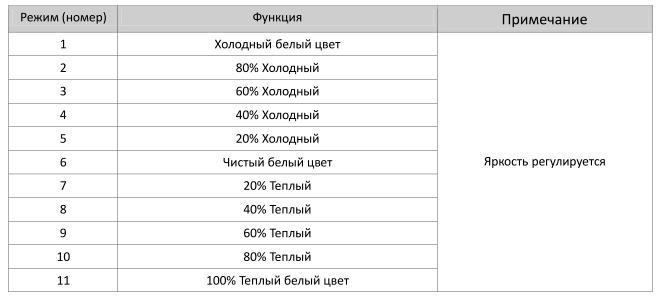

2. Режимы изменения температуры цвета

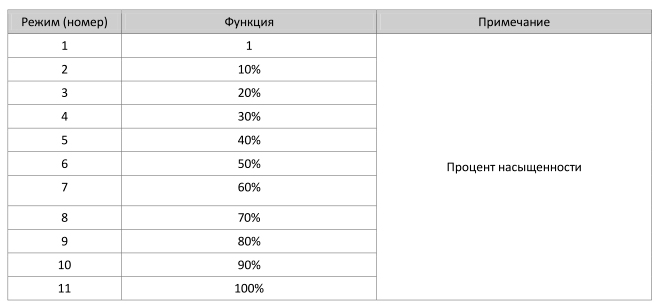

3. Режимы Диммера:

Схемы подключения

1. Установка антенны

Для установки поверните антенну по часовой стрелки и против часовой стрелки для ее снятия.

2. Интерфейс источника питания и разъема для светодиодов объединены.

Разъем для светодиодного оборудования (3, 2, 1, V+) располагается слева. Пятым выводом является V+ источника питания, шестым – V- (отрицательный полюс источника питания). В соответствии с номинальным напряжением светодиодной лампы, напряжение контроллера управления такими устройствами составляет 24В.

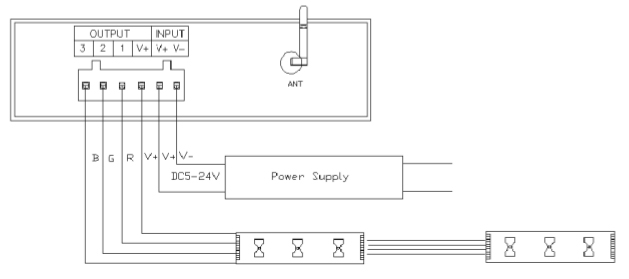

3. Подключение трех каналов:

При подключении трех каналов, для программного обеспечения Magic Color 1.0 необходимо установить режим CD, т.к. только в этом режиме можно управлять цветом светодиодов, яркостью и скоростью. Цветной диск служит для настройки цвета (за процессом настройки можно наблюдать в верхнем левом углу, изменяя числа для R, G, B соответственно). Скорость/яркость (“M” служит для изменения динамического эффекта).

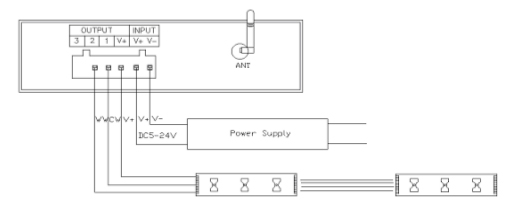

4. Подключение двух каналов:

При подключении двух каналов, для программного обеспечения Magic Color 1.0 необходимо установить режим CT, т.к. только в этом режиме можно управлять цветовой температурой светодиодов, яркостью и цветовой температурой. Цветной диск служит для настройки цвета (изменяя числовые данные вверху слева для CW, WW). “M” служит для задания специального состояния цветовой температуры.

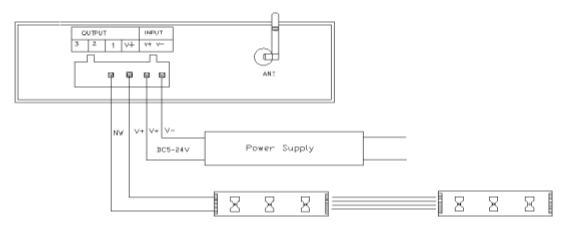

5. Подключение одного канала:

При подключении одного канала, для программного обеспечения Magic Color 1.0 необходимо установить режим диммера (DIM). В этом режиме цветной диск служит для настройки яркости. За процессом настройки можно наблюдать в верхнем левом углу,изменяя числовое значение NM.
