TOUCH Контроллер RGB LD-RC-T-B2 RGB controller + white round remote 3x6A 28055

ЦЕНА, руб. :
от 2 520
для дилеров
от 3 780
розничная
Технические характеристики
Рабочая температура -20+60С
Входное напряжение DC12V, 24V (опционально)
Выход 3 канала
Частота приема 433.92 Mhz
Максимальный ток нагрузки <6А на канал
Выходная мощность 12V <216W, 24V: <432W
Размер контроллера L86.5Χ W55.6 Χ H22.8 mm
Масса нетто 170 г
Масса брутто 215 г
Отправить заявку

Rainbow Touch RGB controller - это многофункциональный микроконтроллер продвинутого уровня для управления разными видами светодиодного освещения: точечными источниками света, гибкими светодиодными лентами, настенными лампами, настенными светодиодными инсталяциями и.т.д.

Данный контроллер обладает рядом преимуществ, такими как: удобное подключение, простота в использовании и другими. В соответствии с потребностями покупателей, контроллер имеет множество режимов управления светом (быстрая смена цвета, плавная смена цвета, режим стробоскопа и.т.д.)

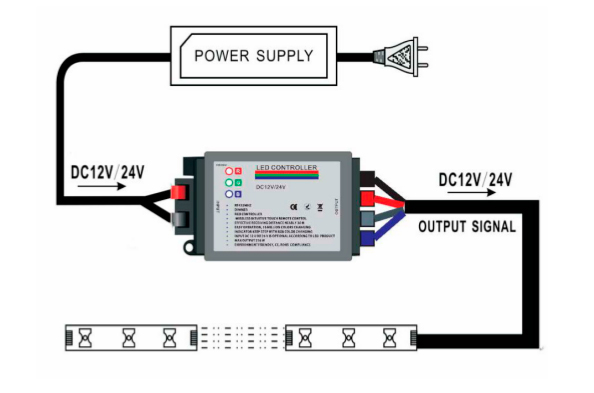

Интерфейс провода подающего питание

  • красный провод — соединительный анод (+)
  • черный провод (-)

Интерфейс провода к которому подается питание

  • черный провод- соединительный анод (+)
  • красный провод R
  • зеленый провод G
  • синий провод B
1 - включение
2 - выключение
3 - увеличение насыщенности цвета
4 - уменьшение насыщенности цвета (если удерживать кнопку 4, то цвет постепенно перейдет в белый)
5 - сенсорное многоцветное кольцо
6 - увеличение яркости
7 - уменьшение яркости
8 - индикатор

Удерживая кнопку 4 вы перейдете к белому цвету. В этом режиме вы уже не сможете менять цвета. Чтобы снова возобновить функцию изменения цветов нужно удерживать кнопку 3 и увеличить насыщенность цвета до максимума.

Внимание!

1. Сначала присоедините провод к которому подается питание, затем провод подающий питание. Проверьте правильность подключения, прежде чем включить устройство. Включите контроллер и остальные устройства, соединенные с контроллером на 5 секунд и затем выключите. Контроллер должен запустить работу за это время.

2. Вставьте аккумуляторы в ПДУ. Индикатор загорится на 5 секунд. Выключите. Пульт должен запуститься за это время.

3. Стандартный режим работы. После запуска всех устройств (все светодиодные устройства выключаются и индикатор на ПДУ тоже гаснет). Нажмите кнопку «ON» на пульте ДУ, контроллер запустит работу многоцветного сенсорного кольца.

РЕЖИМ А: Режим многоцветного сенсорного кольца
В данном режиме вы можете менять цвета, проводя пальцем по кольцу. Вы можете менять насыщенность, яркость используя кнопки 3,4,6,7. Когда контроллер в режиме A, вы можете нажать кнопку «ON» и перейти в режим «Плавных изменений».

РЕЖИМ B: «Плавные изменения»
В этом режиме свет меняется плавно. Вы можете использовать кнопки 3,4 чтобы увеличить или уменьшить «скорость» изменений. Нажимая снова кнопку «ON», вы перейдете в следующий режим.

РЕЖИМ С: свет будет изменяться хаотично. Нажимайте кнопки 3 и 4 для увеличения или уменьшения скорости изменений.

ПРИМЕЧАНИЕ: кнопка «ON» меняет только два режима (Режим B и режим С). Если вам нужно снова поставить режим A, выключите контроллер и снова включите.

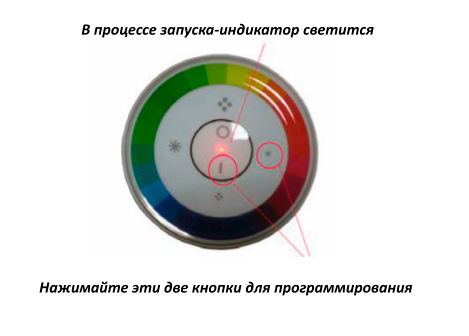

Обычно пульт ДУ и контроллер запрограммированы производителем. Если произошел сбой, вы можете снова запрограммировать или снять программирование. Попробуйте сделать следующее.

1. Присоедините контроллер к блоку питания (12V/24V), индикатор на устройстве загорится и погаснет.
2. Нужно сделать это в течение 5 секунд (пока светодиодное освещение не погаснет)
3. Вставьте аккумуляторы в пульт ДУ, индикатор загорится, пульт включен.
4. Нажмите маленькую кнопку * чтобы выключить подсветку дисплея.
5. Нажмите кнопку «ON» чтобы закончить программирование или снятие программирования.

Если ПДУ уже запрограммирован с контроллером, то вышеописанная операция не получится и светодиодное освещение будет гореть красным цветом. Если ПДУ не был запрограммирован и ваше операция по программированию прошла успешно, светодиодное освещение загорится пурпурным или синим цветом.

ПРИМЕЧАНИЕ

  • Входное напряжение ПДУ должно совпадать с напряжением RGB ленты.
  • Цвета проводов должны совпадать с цветами разъемов.
  • Если цвета не будут совпадать при включении, проверьте подсоединение.
