LD-20# RF small module RGB контроллер 27963

ЦЕНА, руб. :
от 665
для дилеров
от 1 000
розничная
Технические характеристики
Напряжение питания DC 5-24 В
Каналы управления RGB три канала
Максимальная нагрузка на канал
Максимальная мощность нагрузки 30W для 5V, 72W для 12V, 144W для 24V
Выходное подключение Общий анод

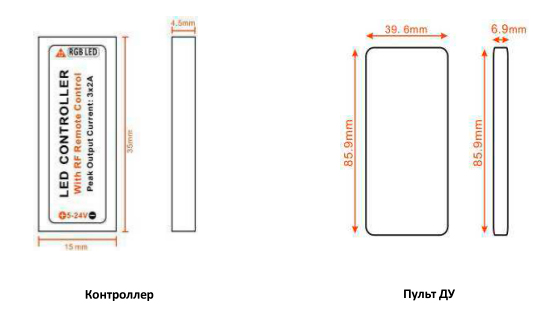

Размеры контроллера 35×15×4,5 мм
Размеры пульта ДУ 85,9×39,6×6,9 мм
Вес 28 г

Микро RGB-контроллер с пультом ДУ для светодиодных источников света. Управляет светодиодными источниками света с четырехпроводным подключением – общий анод и 3 канала RGB. Поддержка плавного изменения цветов и яркости, последовательного изменения цветов, вспышек и других динамических эффектов. Простое подключение, удобство использования и компактные размеры.

  • Применим для светодиодных источников света с напряжением DC12/DC24V;
  • Имеет 19 динамических и 20 статических режимов;
  • Общий анод;
  • При соединении с усилителем, теоретически может увеличивать входную мощность

На пульте ДУ расположено 10 кнопок:

Включение/выключение
Автоматическое переключение динамических программ. Каждая программа будет включена по 3 раза за цикл
Следующий/предыдущий цвет. Переключение в статический режим смены цветов
Увеличить/уменьшить яркость (всего 5 уровней яркости). Переключение в статический режим управления яркостью
Следующая/предыдущая динамическая программа. Переключение в динамический режим.
Повысить/Понизить скорость динамической программы (всего 10 скоростей)

Список динамических программ и порядок смены цветов в статическом режиме

Номер Цвет Номер Цвет
1 красный 11 синий
2 оранжевый 12 темно-синий
3 темно-желтый 13 сине-фиолетовый
4 желтый 14 фиолетовый
5 светло-желтый 15 коричневый
6 зеленый 16 белый
7 светло-зеленый 17 Теплый белый
8 голубой 18 бледно-розовый
9 светло-синий 19 бледно-желтый
10 небесно-голубой 20 бледно-синий

Динамические программы

Номер Цвет Номер Цвет
1 Быстрые вспышки цветов 10 Вспышки трех цветов
2 Быстрые вспышки зеленого 11 Плавное включение затухание желтого
3 Быстрые вспышки синего 12 Плавное включение и затухание зеленого
4 Быстрые вспышки желтого 13 Плавное включение и затухание синего
5 Быстрые вспышки белого 14 Плавное включение и затухание фиолетового
6 Вспышки трех цветов 15 Плавное включение и затухание белого
7 Последовательная смена трех цветов 16 Плавное включение и затухание трех цветов
8 Последовательная смена шести цветов 17 Плавное включение и затухание семи цветов
9 Плавное включение и затухание красного 18 Плавное переключение семи цветов
Отправить заявку

Привязка пульта ДУ и контроллера

Для нового комплекта пульта ДУ и контроллера привязку проводить не надо, она выполнена на заводе.

Если вы хотите заменить пульт или привязать дополнительный пульт, то выполните следующие действия:

  • Соедините согласно схеме подключения источник питания, контроллер и светодиодную ленту.
  • Включите систему. Ровно через 3 секунды после включения нажмите кнопку
  • Когда согласование будет выполнено, светодиодная лента мигнет 3 раза.
  • Если нужно выполнить привязку– отключите систему и повторите вышеперечисленные операции после включения.

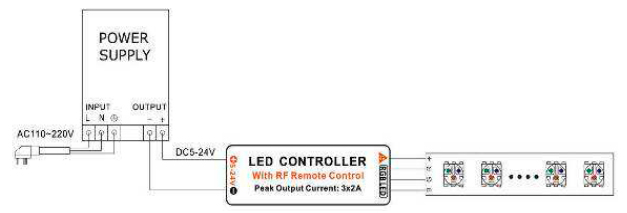

Схема подключения

Информация по техники безопасности:

  • Соблюдайте полярность при подключении оборудования.
  • Устанавливайте оборудование в хорошо проветриваемом месте. Не устанавливайте устройства в книжную полку или подобные закрытые места, а также вблизи нагревательных приборов. · Не используйте изделие в помещениях с повышенной влажностью, а также в помещениях с повышенным содержанием химически активных веществ.
  • Перед подключением отключите электропитание!
  • Избегайте воды, удара электрическим током и механических вибраций.
  • Используйте контроллер со стандартным напряжением DC12V-DC24V иначе вы можете испортить устройство.
  • Никогда одновременно не подключайте провода во избежание короткого замыкания.
  • Провод, к которому подводят напряжение должен быть подсоединен в соответствии с предложенной схемой.
  • Сохраните информационный стикер на приборе!!!
  • Устройство -только для внутреннего пользования!
  • Прочитайте это руководство очень внимательно.
  • Гарантийный срок-2 года. Гарантия не распространяется на неисправности, вызванные человеческим фактором или перегрузкой.
