Контроллер LD с ИК-пультом(44 кнопки), 6А, 72W

ЦЕНА, руб.:
630
для дилеров
1 134
розничная
Заказать

Контроллер LD с ИК-пультом(44 кнопки), 6А, 72W

ЦЕНА, руб.:
630
для дилеров
1 134
розничная

Контакты для заказа:

Тел. 8 (499) 344-05-03 Москва
e-mail: Mail@mir-svetodiodov.ru контакты в регионах

Технические характеристики
Напряжение питания DC 12/24 В
Максимальный ток нагрузки на канал 2 А
Максимальная общая мощность нагрузки 72 Вт для 12 В, 144 Вт для 24 В
Количество каналов 3 канала (R, G, B)
Тип подключения Общий анод
Рабочая температура -20°C ~ +60°C
Размер контроллера 63×35×22 мм
Размер пульта ДУ 125х56х7 мм
Вес 60 г
Отправить заявку

Многофункциональный контроллер для светодиодных источников света.

  • Комплектуется ИК пультом ДУ с 44 кнопками.
  • Пульт ДУ прост в использовании и удобен в эксплуатации. Вы можете выбрать нужный цвет одним нажатием кнопки.
  • Контроллер может использоваться для управления различными светодиодными источниками света, такими как: светодиодная лента, светодиодные светильники, линейные прожекторы и другие устройства, поддерживающие ШИМ управление.
  • В контроллер заложены программы различных динамических эффектов, таких как последовательное переключение цветов, плавная смена цветов и другие.
  • 6 кнопок памяти предустановленных пользовательских цветов.
  • Отличается простотой подключения и удобством в монтаже.

Подключение контролера:

  • Пульт дистанционного управление (ПДУ):
  • Контроллер

Управление контроллером осуществляется с помощью беспроводного инфракрасного пульта дистанционного управления IR. Питание контролера подключите через DC разъем, на провода блока питания – и + 12V

Выход конроллера подсоедините к RGB ленте – разъем подключения источника света, стрелка указывает на общий «плюс», назначение остальных контактов программируются (см. далее)

Управление контроллера осуществляется через ИК приемник:

Инструкция по включению:

1. Соедините провода с клеммником контроллера, проследите, чтобы не было замыканий проводов.
2. Схема управления контроллера ПДУ.

Описание пульта ДУ

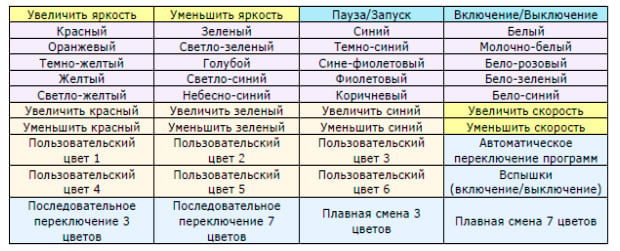

На пульте дистанционного управления расположены 44 кнопки. Назначение кнопок приведено в таблице. Расположение ячеек таблицы соответствует расположению кнопок на пульте ДУ.

Перепрограммирование выходного разъема

Для удобства подключения, распределение каналов RGB по контактам выходного разъема можно изменять. Это бывает необходимо, когда разъем подключения ленты к контроллеру установлен непосредственно на ленте, и связано с тем, что расположение контактов RGB на ленте не всегда одинаково. Для перепрограммирования произведите следующие действия.

  • Подключите контроллер и подайте на него питание.
  • Нажмите кнопку «OFF», чтобы выключить его.
  • Нажмите кнопку , контроллер перейдет в режим настройки последовательности каналов. В этот момент светодиодная лента будет воспроизводить текущую последовательность.
  • Нажмите кнопку , чтобы выбрать последовательность R, G, B.
  • Нажмите кнопку , чтобы выбрать последовательность G, R, B.
  • Нажмите кнопку , чтобы выбрать последовательность B, R, G.
  • Выбрав нужную последовательность , нажмите кнопку , чтобы сохранить её. После чего светодиодная лента погаснет.
  • Нажмите кнопку “ON”, чтобы включить контроллер.
  • Нажимая кнопки выбора цвета на пульте, проверьте соответствие цветов.

Настройка пользовательских цветов

Если Вы хотите установить цвет, которого нет на пульте контроллера, Вы можете настроить и запомнить практически любой цвет. Для этого на пульте предусмотрены 6 кнопок памяти предустановленных пользовательских цветов (DIY1-DIY6) и кнопки регулировки уровня отдельно по каждому каналу RGB.

  • Нажатие кнопки DIY включает предустановленный цвет. В этом же режиме можно менять предустановку.
  • Установите нужный цвет, изменяя пропорции красного, зеленого и синего цветов с помощью соответствующих кнопок со стрелками в зоне DIY пульта ДУ.
  • Чтобы запомнить цвет и выйти из режима настройки пользовательского цвета, нажмите любую кнопку, кроме кнопок в зоне DIY.
  • Последующие нажатия кнопки DIY активируют сохраненный цвет. Выполните описанную выше процедуру для каждой из 6-ти кнопок DIY.

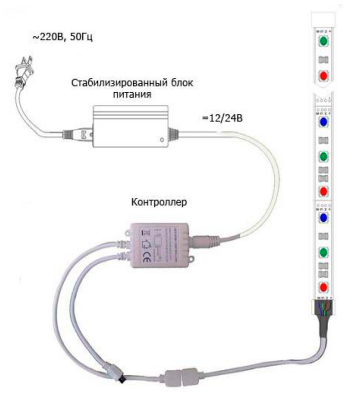

Схема подключения:

Эксплуатация:

1. Не устанавливайте и не эксплуатируйте контроллер, в местах с сильным электромагнитным и грозовым излучением, высоким атмосферным давлением.
2. Убедитесь, что контроллер установлен правильно и обеспечен цепями защиты по току и мерам пожарной безопасности.
3. Обеспечьте контролер правильной эксплуатационной температурой и вентиляцией.
4. Проверьте правильное входное напряжение и максимальный ток нагрузки на контроллер.
5. Связывайтесь с поставщиком для выяснения причин неисправности и эксплуатации.
6. Пользователь контроллера должен самостоятельно ознакомиться с правилами эксплуатации, а также с последствиями, которые могут возникнуть в связи с возможной ошибкой эксплуатации.

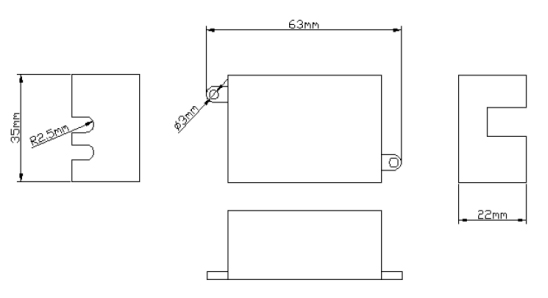

Габариты:
