Контроллер управления температурой LD-touch panel color temperature 27960

ЦЕНА, руб. :
от 2 085
для дилеров
от 3 130
розничная

Сенсорная панель-контроллер – это новый недавно разработанный контроллер высокого класса. Дизайн поверхности, выполненный из стекла, придает устройству особую элегантность и изысканность. Высокоточность чипа повышает чувствительность сенсорной панели и помогает снижать вибрацию. Устройство используется для управления различными светодиодными лампами, например: точечными источниками света, гибкой светодиодной лентой, светодиодными панелями и т.д. Контроллер имеет много преимуществ: удобство подключения, простоту в использовании и другие.

  • Применим для светодиодных источников света с напряжением DC12-24V;
  • 256 уровней, ровный мягкий свет, без мерцания;
  • Использует ШИМ управление для регулировки яркости с «мягким стартом»
  • 3 канала на выходе по цветам;
  • Высокочувствительный сенсорный экран;

Подключение:

Вначале присоединяйте кабель к которому подается напряжение, затем кабель подающий напряжение!

Сенсорная панель имеет две функциональные кнопки и сенсорное кольцо:

Вкл./выкл. контроллера (в любом состоянии):

Кнопка настройки яркости (11 видов). Удерживайте кнопку в течение длительного времени для включения и выключения звукового сигнала

Сенсорное кольцо настройки яркости свечения (до 64 точек касания)

Кольцо имеет две функции:

1. Выбор установки – если установлен режим (цвет) и нужно установить статичный цвет, нажимайте данную кнопку.

2. Переключение цветов – палитра меняется до 64 видов (как показано на сенсорном кольце).

Режим Функция
1 Холодный белый
2 Холодный белый +20% теплого белого
3 Холодный белый + 40% теплого белого
4 Холодный белый + 60% теплого белого
5 Холодный белый + 80% теплого белого
6 БЕЛЫЙ
7 Теплый белый + 80% холодного белого
8 Теплый белый + 60% холодного белого
9 Теплый белый + 40% холодного белого
10 Теплый белый + 20% холодного белого
11 Теплый белый
Отправить заявку

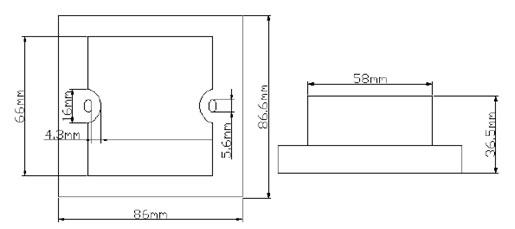

Размеры:

Метод установки

1. Аккуратно с помощью отвертки приподнимите верхнюю крышку панели, как показано ниже:

2. Отсоединение кабеля.

Потяните за крепление, а затем вы можете медленно отсоединить кабель, как показано ниже:

3. Установка базы.

Как показано на изображении, вставить контроллер в корпус, закрепить винтами, вставить в стену.

4. Закройте сенсорную панель.

Присоедините кабель в соответствии с п.1, закрепите место крепление плоского кабеля, только после этого установите панель.

Примечание:

  1. Сначала присоедините кабель к которому подается питание, затем кабель подающий питание;
  2. Прежде чем включить устройство, убедитесь что провода не соприкасаются, во избежание короткого замыкания;
    Напряжение блока питания варьируется от DC12V-DC24V, не используйте блоки питания с напряжением выше указанного;
  3. Только для внутреннего применения!
