Диммер в виде сенсорной панели, встраиваемой в стену LD-touch panel dimmer 27961

ЦЕНА, руб. :
от 1 695
для дилеров
от 2 545
розничная
Технические характеристики
Нетто 125 г
Полная масса 185 г
Напряжение  DC12–24V
Режим управления   1 канал
Мощность 12V <96W, 24V <192W
Рабочая температура –20 – –60 °С
Режим подключения общий анод
Внешний размер L86 х W86 х H37 mm
Размер упаковки L110 х W110 х H56mm
Статический расход энергии <1 W
Bыходной ток <8A (каждый канал)
Отправить заявку

Сенсорная панель–контроллер – это новый недавно разработанный контроллер высокого класса. Дизайн поверхности, выполненный из стекла придает устройству особую элегантность и изысканность. Высокоточность чипа повышает чувствительность сенсорной панели и помогает снижать вибрацию. Контроллер используется для управления различными светодиодными лампами, например: точечными источниками света, гибкой светодиодной лентой, светодиодными панелями и т.д. Устройство имеет много преимуществ: удобство подключения, простоту в использовании и другие.

Внешние размеры:

Спецификация интерфейса:

Управление:

Сенсорная панель имеет две кнопки и сенсорное кольцо:

Вы можете включать и выключать контроллер (в любом режиме работы);

Кнопка настройки яркости (10 видов). Удерживайте кнопку в течение длительного времени, вы cможете включать и выключать звуковой сигнал.

Сенсорное кольцо для настройки яркости (до 64 точек касания)

Кольцо имеет две функции:

1. Режим яркости – если текущий режим управления (цвет), то для установки режима яркости, нажмите на данную кнопку.

2. Переключение яркости – 64 вида (как показано на сенсорном кольце).

Стандартные изменения яркости показаны в таблице ниже:

Режим Функция
1 10%
2 20%
3 30%
4 40%
5 50%
6 60%
7 70%
8 80%
9 90%
10 100%

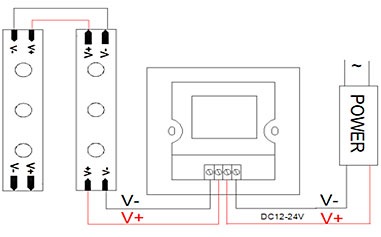

Подключение:

Метод установки

1. Аккуратно с помощью отвертки приподнимите верхнюю крышку панели, как показано ниже:

2. Отсоединение кабеля. Потяните за крепление, а затем вы можете медленно отсоединить кабель, как показано ниже.

Аккуратно потяните за обе стороны разъема. Отключите кабель.

3. Закрепите базу контроллера в установочной панели 86x86, затем прикрепите с помощью винтов (коробка продается отдельно).

См.изображение:

4. Осторожно оттяните вниз крепление как в п.2, установите кабель, закрепите, плотно прижмите верхнюю панель:

5. Установка завершена

Примечание:

  1. Сначала присоедините кабель напряжения, затем кабель питания;
  2. Прежде чем включить устройство, убедитесь что провода не соприкасаются, во избежание короткого замыкания;
  3. Напряжение блока питания варьируется от DC12V-DC24V, не используйте блоки питания с напряжением выше указанного!
