4-x канальный DMX512 декодер LD-4channel DMX513 decoder 27966

ЦЕНА, руб. :
от 2 265
для дилеров
от 3 400
розничная
Товар принадлежит категориям:

Преобразователь цифрового сигнала DMX в аналоговый! Специализированное устройство для профессионалов, не для бытового применения!

Технические характеристики
Рабочая температура: -20…+ 60 С
Напряжение: DC12-24V
Рабочий выход: 4 канала
Режим подключения: общий анод
Внешний размер: L165 х W68 х H40
Размер упаковки: L185 х W85 х H59mm
Нетто: 355 г
Bыходной ток: 8A (на канал)
Мощность: 384W (DC12V), 768W(DC24V)
Отправить заявку

Малогабаритный DMX декодер продвинутого уровня, принимает сигнал стандартного цифрового управления DMX512 и трансформирует его в ШИМ сигнал управления светодиодами; 256 градаций (оттенков) на каждый канал. Имея встроенные функции и функцию управления DMX + многообразие встроенных режимов, декодер способен регулировать скорость, яркость и его можно соединить с цифровым пультом DMX512 или DMX радиопередатчиком для достижения высокоточного управления светотехникой.

DMX интерфейс:

Присоедините RJ45 как интерфейс сигнала:

Код адреса и интерфейса DMX:

Питание и нагрузка интерфейса (7 винтовых крепежа):

4 канала, 24 канала доступны;
350mA и 700mA --возможности напряжения.

Настройки адреса DMX:

Каждый стандартный контроллер DMX занимающий 3 DMX адреса, получает свой код. Это Двухзначное число от 1 до 9, 1 – самое низкое значение, 9 – самое высокое. Всего может быть установлено 511 кодов. Исходный код адреса DMX равен суммарному значению кода от 1 до 9. Направьте кодовый переключатель вверх (ON-1), может быть получено значение равное 0.

Если вы хотите установить 37 как код, опустите первый, третий и шестой переключатель. Суммарным значением кода от 1 до 9 является 32+4+1, код DMX 512–37.

1. DMX сигнал может быть получен при кодировании переключателя FUN(10)= OFF(ON-0)
Проверочная функция:

Десятый переключатель – FUN является встроенной функциональной клавишей. FUN=OFF показывает функцию декодера DMX, может быть получен сигнал DMX.

2. Выбор скорости скачкообразного и постепенного изменения. При проверке функций переключатель 8=ON показывает семицветное скачущее изменение, переключатель 9=ON показывает семицветное постепенное изменение. Каждый эффект имеет 8 уровней скорости:

Если включено несколько переключателей, значение является стандартным. Если включены все переключатели (см.ниже), декодер показывает постепенное изменение, скорость изменения 7.

Размеры:

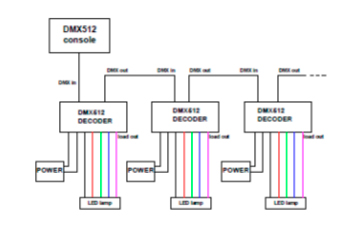

Схема подключения:

Внимание:

1. Перед тем, как использовать декодер, пожалуйста, внимательно прочитайте инструкцию, проверьте правильность подсоединения проводов!
2. Только для внутреннего использования (не держите устройство рядом с водой)!
3. Напряжение блока питания варьируется от DC12V-DC24V, не используйте блоки питания с напряжением выше указанного!
2. На данный декодер распространяется гарантия 1 год, с момента даты покупки.
3. Гарантийные обязательства распространяются на случай производственного брака, дефекты материала, при условии, что факты, указывающие на неправильное обращение с декодером или нарушение режимов его эксплуатации, отсутствуют.
