Диммер низковольтный LD-DIM4-12#IR 28012

ЦЕНА, руб. :
от 870
для дилеров
от 1 305
розничная

Встраивается в стену! Регулировка яркостью с панели или ИК-пультом!

Технические характеристики
Напряжение питания: DC 12-24 В
Количество каналов: 1
Максимальный выходной ток 8 А
Максимальная нагрузка по мощности: 96 Вт для 12, 192 Вт для 24 В
Рабочая температура: -20°C ~ +60°C
Размеры: 87×87×53 мм
Размеры пульта: ДУ 86×33×7 мм
Вес: 145 г
Отправить заявку

Диммер предназначен для регулировки яркости освещения жилых и нежилых помещений в соответствии со временем суток и потребностями. Позволяет управлять как от 12-ти кнопочного инфракрасного пульта дистанционного управления (ДУ), так и при помощи вращающегося регулятора яркости. Использует продвинутую цифровую технологию ШИМ.

Разработан для светодиодных источников света, таких как светодиодные ленты, потолочные светильники, точечные светильники (споты), линейные светильники/прожектора и др., поддерживающих способ управления ШИМ.

Продлевает срок службы и увеличивает экономию электроэнергии. Отличается доступной ценой, легкостью монтажа и простотой использования. При помощи пульта ДУ можно воспользоваться дополнительными функциями -выключение с задержкой, выбор определенных уровней яркости, память заданных уровней яркости.

Диммер может управляться двумя способами:

а) Пультом ДУ.

Помните, что дистанционное управление осуществляется с помощью инфракрасных волн. Убедитесь, что между пультом ДУ и приемником нет препятствий. Когда приемник получает сигналы от пульта ДУ, на панели моргает красный индикатор.

б) Вращающимся регулятором на панели

  • Для увеличения яркости поверните регулятор вправо
  • Для уменьшения яркости поверните регулятор влево

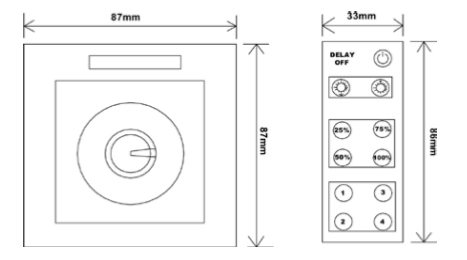

Габариты

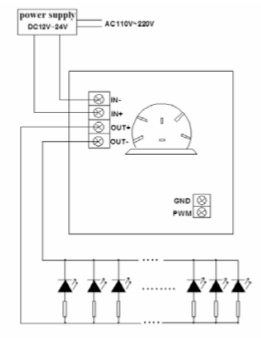

Схема подключения

  • Power input V- - клемма для подключения минусового провода от блока питания
  • Power input V+ - клемма для подключения плюсового провода от блока питания

  • Load output V+ - клемма для подключения плюсового провода светодиодной ленты
  • Load output V- - клемма для подключения минусового провода светодиодной ленты

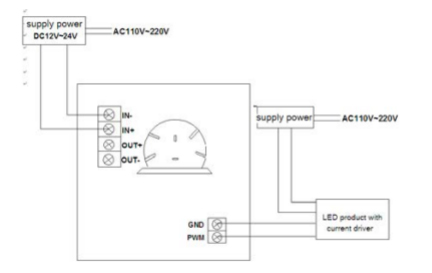

  • PWM output - выход для подключения устройств, поддерживающих ШИМ управление

Подключите провода к разъемам диммера в соответствии со схемой в следующем порядке и закрепите их с помощью винтов.

  • Подключите провода от источника света к разъему диммера
  • Подключите провода от источника питания к разъему диммера

Описание и инструкция по эксплуатации

Требования безопасности

  • Не осуществляйте монтаж и демонтаж оборудования при включенном электропитании.
  • Соблюдайте полярность при подключении оборудования.
  • Не допускайте замыкания в выходных проводах. Это может привести к выходу диммера из строя.
  • Устанавливайте оборудование в хорошо проветриваемом месте. Не устанавливайте устройство в закрытые места, а также вблизи нагревательных приборов.
  • Не используйте изделие в помещениях с повышенной влажностью, а также в помещениях с повышенным содержанием химически активных веществ.
  • Не используйте совместно с устройством электронные трансформаторы для галогеновых ламп.
  • Если при включении оборудования система не заработала должным образом, не пытайтесь устранить причину самостоятельно. Обесточьте устройство, свяжитесь с представителем торговой организации и доставьте ему неисправное изделие.
