DMX-контроллер

Контроллеры DMX дают возможность организовывать светотехническую систему любой сложности и задавать разнообразные режимы цветовой подсветки.

Управление контроллером производится при помощи DMX-пульта, который подает сигнал по протоколу DMX-512. Настройка световых программ выполняется на персональном компьютере при помощи специального программного обеспечения, после чего данные передаются через USB-соединение в контроллер DMX. Перемещая движки и ячейки памяти можно создать или отредактировать сценарий на DMX-пульте, либо отправить сигнал напрямую.

Используя стандартный цифровой протокол DMX-512 можно управлять сразу 512 каналами по одной линии связи, при этом каждый канал передает отдельный параметр. Однако следует различать понятия канала и прибора – прибор способен включать несколько десятков каналов.

Приборы технологии DMX позволяют отправлять сигналы на дальние дистанции (около 100 м) через кабель с небольшим сечением, сохраняя мощность на прежнем уровне.

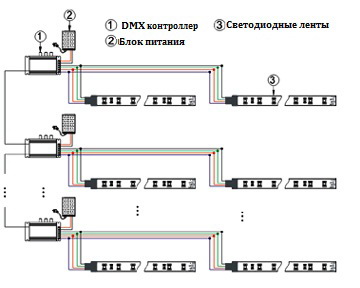

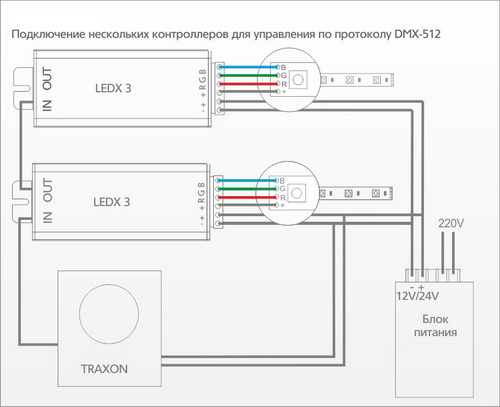

DMX-контроллер и подчиненные ему DMX-декодеры составляют систему цифрового управления освещением. Между устройствами используется проводное соединение с использованием последовательного интерфейса RS-485.

Светотехнические приборы, функционирующие по протоколу DMX-512, не представляют сложностей в настройке и эксплуатации, удобны в использовании при различных обстоятельствах.

Каталог контроллеров для светодиодных лент  ↓
Скачать прайс контроллеров

Что касается более простых и менее затратных схем управления системой освещения, то здесь можно упомянуть стандартные RGB-контроллеры, использующие метод широтно-импульсной модуляции. Они подают аналоговый сигнал достаточной мощности для управления RGB источником света, однако для восполнения потерь напряжения нуждаются в кабелях большого сечения, монтаж которых гораздо сложнее. Такое исполнение в дальнейшем может создавать помехи для иных электронных приборов, ввиду чего приходится применять дополнительные меры – например, присоединение нескольких усилителей мощности LED-устройств и аккуратное проектирование схемы коммутации светотехнических приборов.
